精密磨床G300W-500SS/AA/AN/A2 (品牌：日本津上）
一、精密磨床G300W-500SS/AA/AN/A2 (品牌：日本津上）機床結構主圖與結構圖
二、精密磨床G300W-500SS/AA/AN/A2 (品牌：日本津上）特 征
特征
旋轉式砂輪臺，實現工程集成和高精度加工

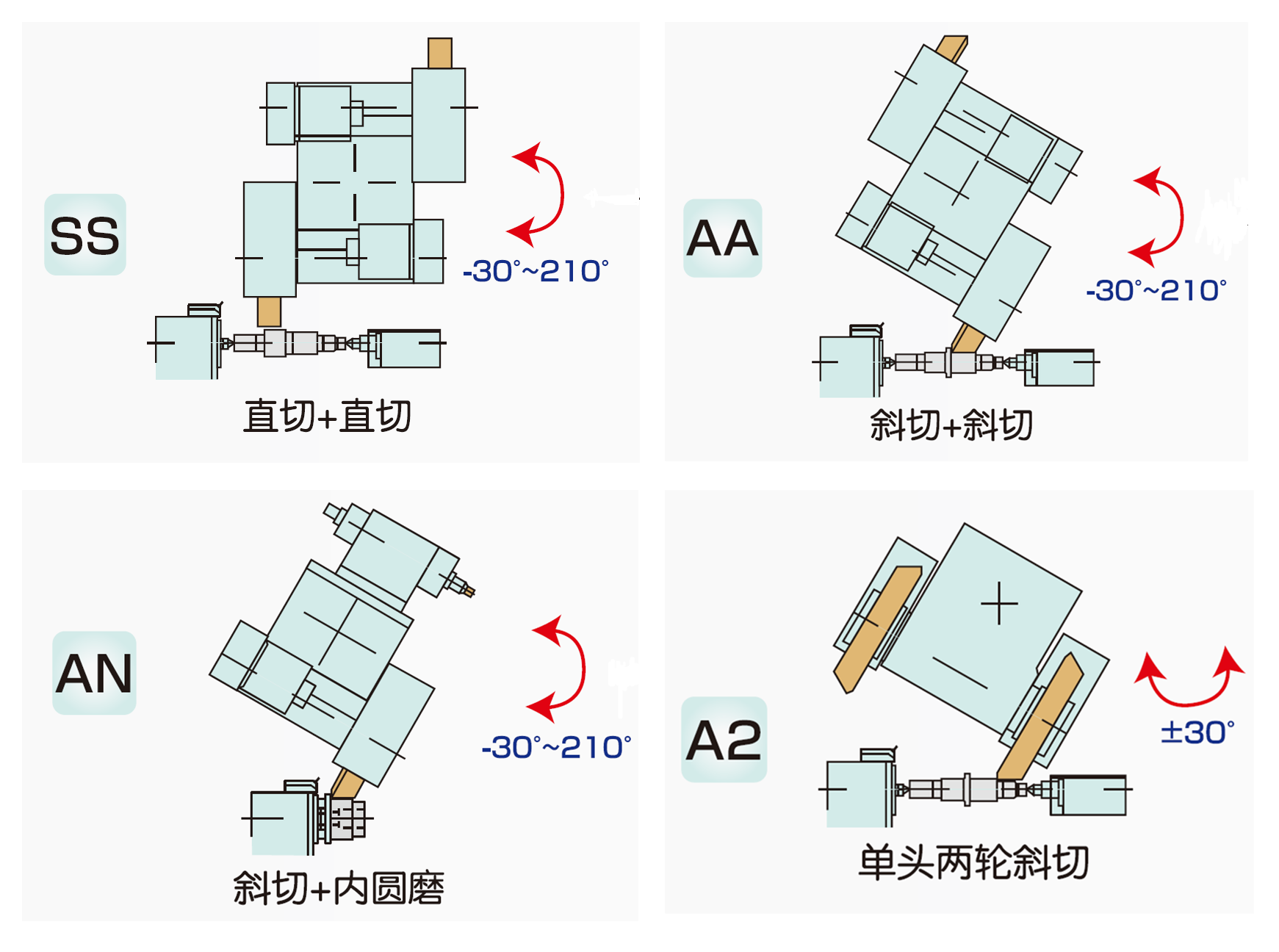

? 自動旋轉砂輪臺，有豐富的選擇性:
直切+直切式樣 / 斜切+斜切式樣 /斜切+內研磨式樣/ 單頭兩輪斜切式樣
三、精密磨床G300W-500SS/AA/AN/A2 (品牌：日本津上）參數表
Feature
| 機床參數 | G300W-500SS | G300W-500AA | G300W-500AN | G300W-500A2 |
| 底座式樣 | 直切+直切 | 斜切+斜切 | 斜切+內圓磨 | 單頭兩輪斜切 |
| 中心間距 | 500mm | |||
| 旋轉直徑 | φ300mm | |||
| 砂輪外徑×最大幅度 | φ455m×φ75mm×φ127mm（2個） | φ455m×φ75mm×φ127mm（1個）+內研軸 | φ455m×φ75mm×φ127mm（2個） | |
| 砂輪周速 | 2,700m/min | |||
| 進給速度 | 16m/min | 16m/min，B軸（砂輪旋轉軸）：5,400°/min | 16m/min | |
| 主軸臺標準類型 | 固定/回轉可切替 | |||
| 主軸臺中心的大小 | MT No.4 | |||
| 尾座軸行程 | 200mm（手動中心距調整量）、40mm（油壓動作） | 選配 | 200mm（手動中心距調整量）、40mm（油壓動作） | |
| 尾座軸中心的大小 | MT No.4 | |||
| 砂輪軸電機功率 | 5.5kW | 外圓磨用：5.5kW、 內圓磨用：選配 | 7.5kW | |
| 主軸電機功率 | 1.6kW | |||
| 機器尺寸（長×寬×高） | 2,520×3,740×2,090mm | |||
| 機器重量 | 5,200kg | |||
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢
